定义：PI过滤器由一个分流电容器在输入侧，它之后是一个L-section过滤器。整流器的输出通过电容直接给出。脉冲直流输出电压首先通过连接在输入端的电容进行滤波，然后通过扼流圈，然后通过另一个并联电容。
所有组件的施工布置类似于希腊字母PI（π）的形状。因此它被称为π过滤器。此外，电容存在于输入端。因此，它也被称为电容器输入滤波器。
电容输入滤波器或Pi滤波器(π-滤波器)的意义
滤波器的最终目的是实现无纹波直流电压。我们在以前的文章中讨论过的滤波器在从整流器的输出电压中去除交流波纹方面也很有效，但是Pi滤波器在去除波纹方面更有效，因为它在输入端多了一个电容。
PI过滤器的工作（π过滤器）

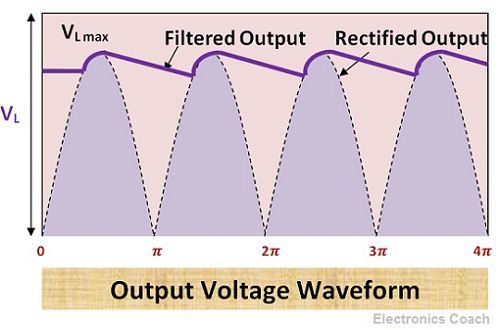

整流器的输出电压也由交流元件组成。因此，消除这些交流波纹是提高器件性能的关键。整流器的输出直接作用于输入电容。该电容器提供了一个低阻抗的交流涟波存在的输出电压和高电阻直流电压。因此，大部分交流纹波仅在输入级通过电容。
当它们通过电感线路和通过负载平行连接的电容器时，仍然存在于过滤的DC信号中仍然存在于过滤的DC信号中的残余AC组件。以这种方式，滤波的效率增加多次。
在l段滤波器的情况下，一个电感和电容是存在的，所以如果一些交流波纹说1%是在滤波后，可以在pi滤波器中删除。因此，Pi滤波器被认为是更有效的。
PI滤波器的特性（π过滤器）
Pi滤波器具有在低电流漏极时产生高输出电压的特性。在pi滤波器中，主要的滤波作用是由输入C处的电容完成的1。残留的AC波纹通过电感线圈L和电容器C过滤2.
高电压是在Pi滤波器的输出得到的，这个高电压输出背后的原因是整个输入电压出现在输入电容C1。通过扼流圈和电容C的电压降2很小。
因此，这是Pi电容的优势，它提供高电压增益。但除了这种高输出电压，电压调整Pi的过滤器很差。这是因为输出电压随着流过负载的电流的增加而迅速下降。
除了上述缺点之外，其最关键的优势是低纹波因子。
PI滤波器的优点（π-过滤器）
- 高输出电压:如果您正在处理过滤后需要高输出电压的应用程序，那么这是您应该使用的过滤器。PI滤波器的重要性是它在扼流圈和电容器C上提供低压降2以便在其输出端子上主高输出电压。
- 低纹波系数:由于涉及2个电容器，加上一个电感，它提供了改进的滤波作用。这导致了纹波系数的减小。低纹波系数意味着交流纹波和直流电流的比率很低。因此，低纹波系数表示直流电压有调节且无纹波。
- 此外高:Pi滤波器的峰值反电压比l截面滤波器高。
PI滤波器的缺点（π过滤器）
可怜的电压调整:我们已经在上面讨论过输出电压随负载电流的变化而变化。因此，这种电容器不适合变化负载。在负载电流变化的应用中，pi滤波器是不合适的。因此，在这种应用中，我们可以使用l型滤波器，因为它的输出电压不随负载电流变化很大。
Pi滤波器的应用(π-滤波器)
这些用于通信设备，用于在调制后检索特定信号。在传输中，信号被调制成高频的倍数。在接收器侧，滤波器用于解调特定的频率范围。
